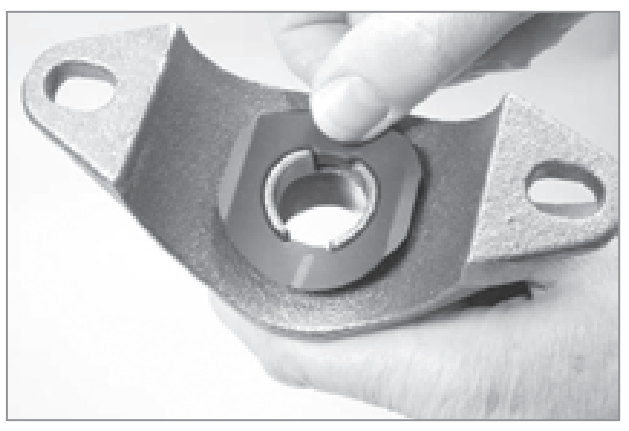

- Instale a gaxeta no compartimento da gaxeta.Pressione a gaxeta ao longo de toda a circunferência para garantir que ela se encaixe totalmente no bolso da gaxeta.NÃO LUBRIFIQUE A JUNTA.

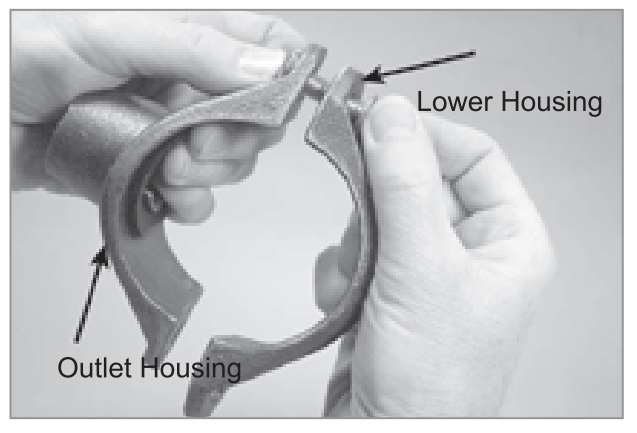

2.Insira um parafuso na carcaça de saída e na carcaça inferior e rosqueie uma porca frouxamente no parafuso (a porca deve estar nivelada com a extremidade do parafuso) para permitir o recurso de “oscilação”.

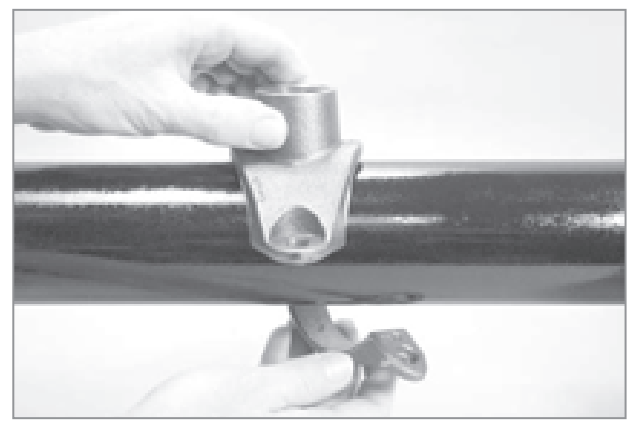

3. Instale o alojamento de saída no tubo centralizando o colar de localização no orifício.Para verificar o encaixe adequado, deslize a caixa de saída para frente e para trás enquanto empurra para baixo.Uma caixa de saída devidamente posicionada pode ser movida apenas um pouco em qualquer direção.
3a.Gire a carcaça inferior ao redor do tubo, enquanto segura a carcaça de saída no lugar para certificar-se de que o colar de localização permaneça encaixado corretamente no orifício.

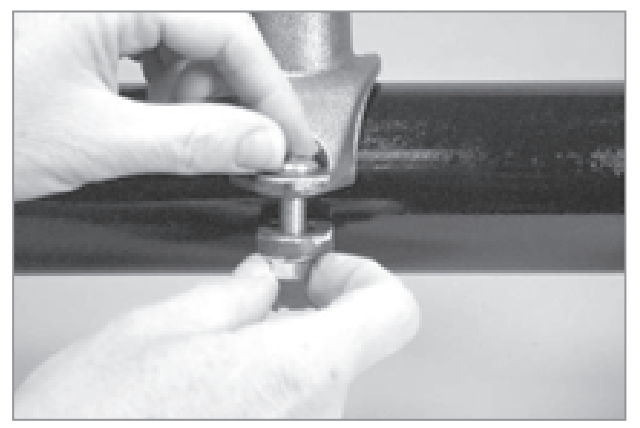

4. Insira o outro parafuso da esteira na carcaça de saída e na carcaça inferior.Instale a porca com os dedos.

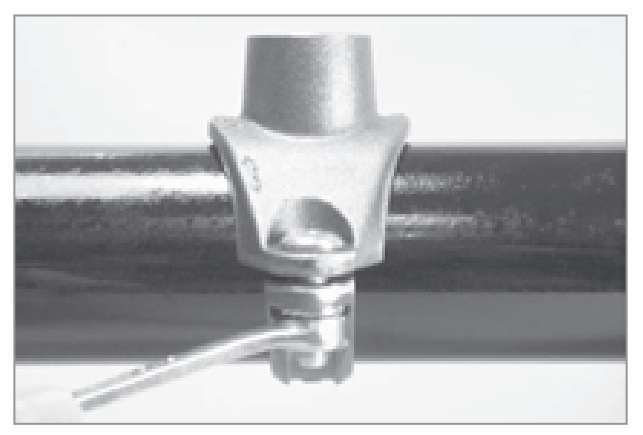

5. Aperte as porcas uniformemente com um valor de torque aproximado de 20 pés-lbs/27,1-N*m para garantir a compressão adequada da gaxeta.NOTA: Para evitar o aperto excessivo das porcas, use uma chave com comprimento máximo de 8 polegadas/200 mm.NÃO aperte demais as porcas.

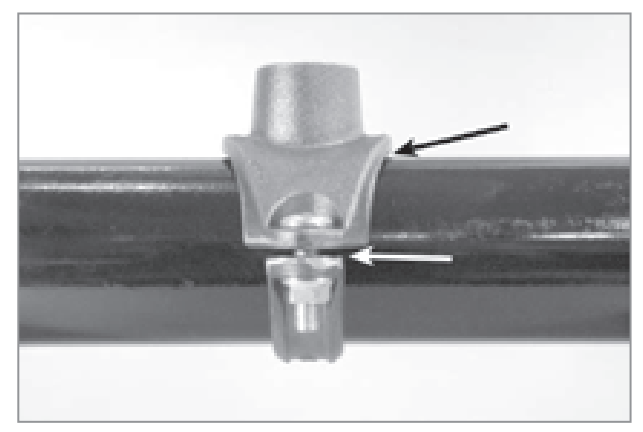

6. A caixa de saída, próxima à gaxeta, não deve fazer contato metal com metal com o tubo.Além disso, espera-se uma pequena folga entre o alojamento de saída e o alojamento inferior.
Cuidado
O torque adequado dos parafusos é necessário para obter o desempenho especificado.
-Apertar demais os parafusos pode resultar em danos ao parafuso e/ou à fundição, o que pode resultar na separação da junta do tubo.
-Apertar os parafusos pode resultar em capacidades de retenção de pressão mais baixas, capacidades de carga de curvatura mais baixas, vazamento de juntas e separação de juntas de tubos.A separação da junta do tubo pode resultar em danos materiais significativos e ferimentos graves.
